1. Kondisi [kembali]
Hubungkan kaki katoda pada dioda dengan salah satu kaki resistor 1kΩ, dan kaki anoda dengan kaki negatif ohmmeter, dan hubungkan kaki lain resistor dengan kaki positif ohmmeter, hitung resistansinya.

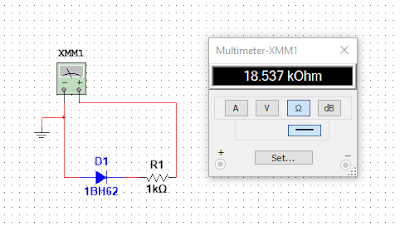

3. Rangkaian Simulasi [kembali]
4. Prinsip kerja rangkaian [kembali]
Pada rangkaian diatas, resistansi diodanya 17,537 kOhm tetapi yang terukur pada ohmmeter 18,537 kOhm karena dijumlahkan dengan resistansi resistor 1 kOhm. Rangkaian merupakan dioda reverse bias karena saat ohmmeter dibalik, resistansi diodanya 17,503 yang mana lebih kecil daripada yang pertama. Saat resistansi dioda lebih kecil, berarti forward bias karena arus mengalir saat tahanan suatu komponen lebih kecil.
Diode merupakan salah satu komponen
elektronika yang terbuat dari bahan semikonduktor. Bahan tersebut terdiri dari
bahan P dan N yang berfungsi sebagai penyearah (rectifier). Jika diberi
tegangan maju (forward bias), dimana tegangan sisi P lebih besar dari sisi N,
elektron dengan mudah dapat mengalir dari sisi N mengisi kekosongan elektron (hole)
di sisi P.
